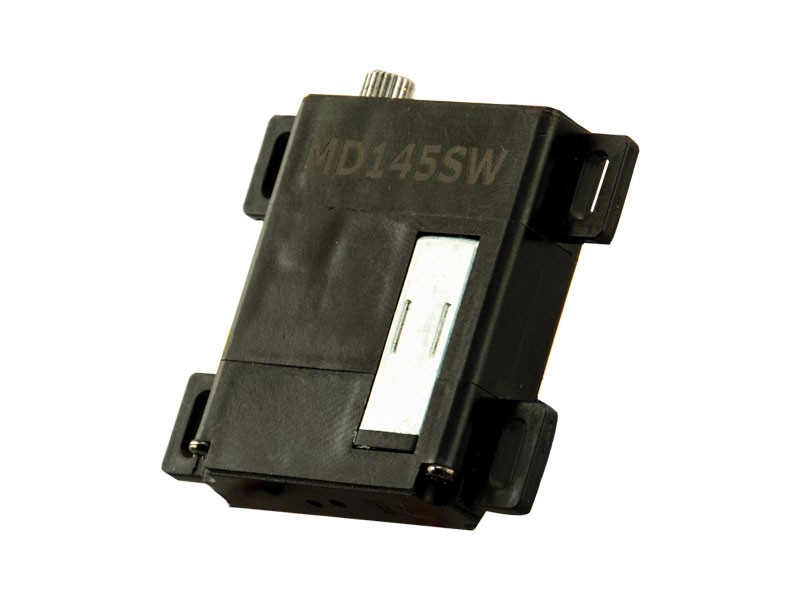

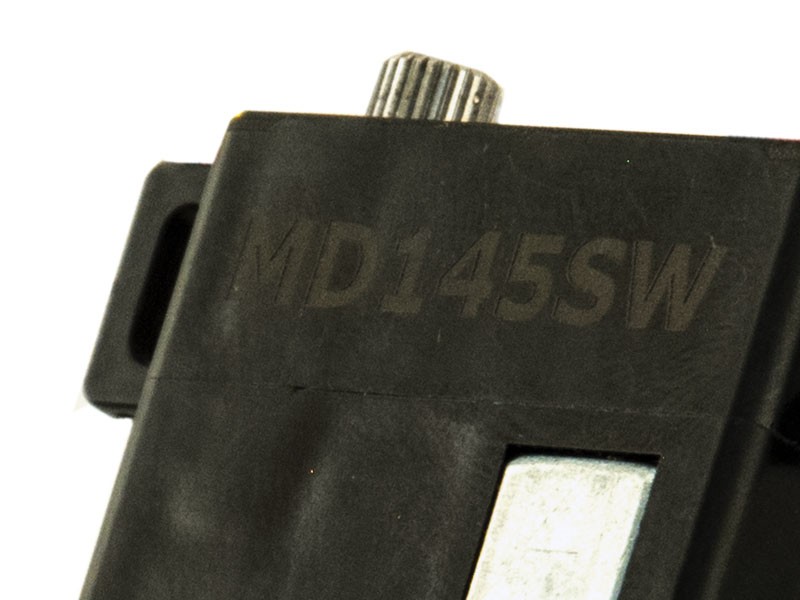

MD145SW PWM/TTL 10mm Cored Wide Voltage Steel Gear Actuator (7.4V)
CAN Ver. 商品コード：40145 JANコード：0669962401432
メーカー希望小売価格 : ¥12,000（税抜）
製品紹介
特徴
- 高分解能32ビットプログラマブルPWMデジタル回路
- PWM および TTL プロトコル機能
- マグネティックエンコーダ位置センサー
- 広い動作電圧（4.8〜7.4V）
- ヘビーデューティーロングライフモーター
- 利用可能なカスタマイズおよび変更オプション
- 利用可能なカスタムコネクタオプション
部品とアクセサリー（オプション）
- 交換用ギアセット
- 交換用ケースセット
- 該当するホーンと取り付け金具
プログラム可能な機能
- エンドポイント調整
- 最大動作角度モード
- フェイルセーフ（ポイント設定・ON/OFF）
- デッドバンド幅
- 動作スピード（低速）
- ソフトスタート設定
- オーバーロードプロテクション機能
- データ（保存/読み込み）
- 工場出荷時設定（リセット）
MD145SW アクチュエータ製品仕様
| 性能仕様 | |
| 制御信号 | PWM / TTL |
| 動作電圧範囲 (volts DC) | 4.8 ~ 7.4V |
| 無負荷動作速度 (second @ 60°) | 0.21 ~ 0.14 |
| 無負荷動作速度(RPM) | 47 ~ 71 |
| 無負荷動作速度(deg. per sec.) | 285° ~ 428° |
| 最大トルク (oz. / in.) | 54 ~ 84 |
| 最大トルク(kg. / cm.) | 3.9 ~ 6.0 |
| 最大トルク (Ncm.) | XX ~ XX |
| アイドリング消費電流 (mA) | 30 |
| 無負荷動作消費電流(mA) | 180 |
| 停動消費電流(mA) | 2,500 |
| 物理仕様 | |
| ケース寸法（突起物除く） (inches) | 1.18 x 0.39 x 1.45 |
| ケース寸法（突起物除く）(mm) | 30.0 x 10.0 x 37.0 |
| 重量(ounces) | 0.98 |
| 重量(g) | 27.7 |
| モータータイプ | カーボンブラシ |
| 位置センサ | マグネティックエンコーダ |
| 位置センサ定格ライフサイクル | 100万サイクル |
| ギア材質 | メタル・プラスチックギア / メタルギア×4 |
| ベアリングタイプ | デュアルボールベアリング |
| 出力軸 (セレーション / Ømm) | 25T / 6 |
| ケース材質 | エンジニアリングプラスチック |
